張榮旺　陳　雷　鄧家虎

  蒸壓加氣混凝土砌塊雖然符合國家墻體改革和節約能源的政策，使蒸壓加氣混凝土砌塊有了用武之地，但是在推廣應用過程中也暴露出施工操作不便問題，比如框架柱、剪力墻與砌塊之間的連結，《蒸壓加氣混凝土砌塊砌體結構技術規范》（CECS 289-2011）采用設置拉結鋼筋，通過預埋或后植筋方式，而實際施工既費工又費料，且難以保證施工質量。為需求更便于操作的連結方式，項目部技術人員研究發明了一種新穎的L 型鐵片加氣混凝土砌塊墻體拉結施工方法，通過多項實際工程應用證明，可確保建筑墻體結構的整體穩定性和耐久性，具有顯著地推廣應用價值。其核心技術先后獲得授權發明專利（專利號：ZL 2010 1 0291612.2）和實用新型專利（專利號：ZL 2010 20541747.5）。

1　工法特點

本工法中的加氣混凝土砌塊墻體拉結件拉結技術，解決了現有蒸壓加氣混凝土砌塊與結構框架柱和剪力墻之間穩定連結問題，符合墻體結構抗震設防相應規定要求，既方便了施工，又保證了質量，達到事半功倍的作用。該工法具有如下特點：

（1）墻體采用的專用拉結件生產制作方便，可以批量生產。L 型鐵片拉結件有不同模數的規格，可在工廠車間批量生產，拉結件上的孔可機床沖壓而成，制作效率高。

（2）墻體采用專用拉結件重量輕，應用操作方便。單個拉結件重量不超過5N，手持輕便。實際操作時僅須將拉結件兩邊分別與垂直墻面（柱面）和水平墻體貼緊用射釘（鋼釘）穿過其上的孔連接即可。而常規的拉結鋼筋連接方式既要將鋼筋調直，又存在位置偏差不能貼緊水平墻體，多幾道人工調整的繁瑣工序。

（3）墻體采用的專用拉結件連接符合抗震設防要求，施工質量能夠保證。

2　適用范圍

L型鐵片拉結件連接方式尤其適用于工業與民用建筑非承重墻體的薄灰砌筑法施工，也可用于以下情形：

（1）用于抗震設防裂度為6 度及6 度以下的地震設防區和非地震地區；

（2）用于框架結構的填充墻內。

（3）用于各種非承重結構的內隔墻內。

禁止在以下部位使用：

（1）建筑物±0.00 以下墻體（地下室非承重內隔墻除外）；

（2）長期浸水或經常受干濕交替的部位；

（3）化學浸蝕的環境，如強酸強堿或高濃度二氧化碳等浸蝕的部位；

（4）砌體表面經常處于80℃以上的高溫環境部位。

3　工藝原理

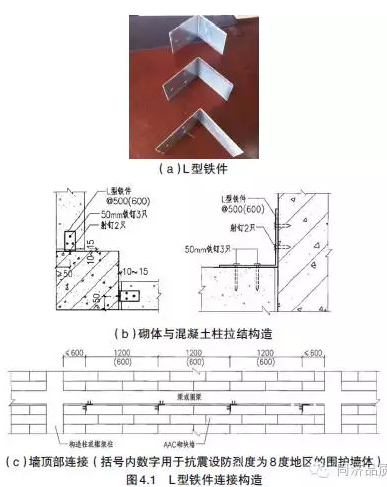

如圖4.1 示意，專用拉結件設計形狀呈L 型（即稱L 型鐵件），它設置于加氣混凝土砌塊墻體與鋼筋混凝土柱（墻）之間的垂直縫處，其間距為每二皮砌塊（即@600）設置一個L 型鐵件，L 型鐵件的短邊用射釘固定于鋼筋混凝土柱（墻）上，長邊則用鋼釘固定于加氣混凝土砌塊墻體上。砌塊與鋼筋混凝土柱（墻）交接處預留10~15mm 空隙，14d后將預留空隙用PU 發泡劑填塞密實，并將凸出墻面的發泡劑用墻紙刀割削平整，砌塊墻體經驗收合格后允許下道工序繼續施工。

4　施工工藝流程及操作要點

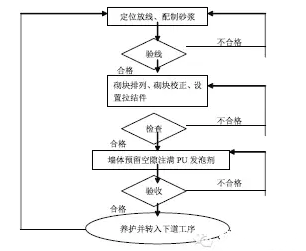

4.1 施工工藝流程圖

L 型鐵片拉結蒸壓加氣混凝土砌塊墻體施工工藝流程如下。

   4.2 操作要點

4.2.1 墻體放線

墻體施工前應將基礎頂面或樓層結構面按設計標高用細石砼C20找平，依據圖紙放出第一皮砌塊軸線、砌體邊線及門窗洞口位置線。

4.2.2 立皮數桿

根據框架柱墻的結構標高，標識出砌塊砌體的皮數線，或立好皮數桿。

4.2.3 配置砂漿

按設計要求的砂漿品種、強度等級進行砂漿配制，配合比由試驗確定。當使用專用粘結劑施工時，砌體粘結劑應用電動工具攪拌均勻，并應隨拌隨用，拌合后宜在3h 內用完為限，若環境溫度高于25℃，應在拌合后2h 內用完。

4.2.4 砌塊排列

根據工程設計施工圖紙，結合砌塊的品種規格，繪制砌體砌塊的排列圖，經審核無誤后，按圖進行排列（圖5.2.4 示）。排列應從基礎頂面或樓層面進行，排列時盡量采用主規格的砌塊，砌體中主規格砌塊應占總量的80% 以上。砌塊排列上下皮應錯縫搭砌，搭砌長度一般為砌塊長度的1/3，特殊部位不得小于100mm。

4.2.5 砌體灰縫控制

蒸壓加氣混凝土砌塊使用砌筑砂漿時，水平灰縫厚度和豎向灰縫寬度不應超過15mm；當使用粘結劑時，水平灰縫厚度和豎向灰縫寬度宜為3mm~4mm。

4.2.6 砌筑高度控制

上皮砌塊的砌筑，須待第一皮砌塊水平灰縫的粘結劑初凝后方可進行，常溫下，砌塊的日砌筑高度宜控制在1.8m 內。

4.2.7 專用拉結件設置

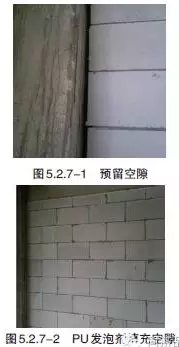

砌體與鋼筋混凝土柱（墻）相接處應設置L 型鐵件進行拉結，設置間距應為二~ 三皮砌塊的高度且≤ 600mm。砌體與鋼筋混凝土柱（墻）間應預留10~15mm 的空隙（圖5.2.7-1），待墻體砌筑完成14d 后，該預留空隙用PU 發泡劑嵌填密實（圖5.2.7-2）。

砌塊砌筑時需注意：

（1）砌塊墻頂面與鋼筋混凝土梁（板）底面間應預留20~30mm 空隙，空隙內的充填物宜在墻體砌筑完成14d 后進行，先在墻頂中間部位設PE 棒，再在其上每隔600mm 用防腐處理的木楔楔緊固定，然后在兩側用充填物嵌嚴。充填物可采用粘結劑，也可用干硬性水泥砂漿、專用PU 發泡劑和現場發泡聚氨脂，或采取其他卡固措施（如L 型鐵件等）。

（2）廚房、衛生間等潮濕房間及底層外墻的砌體應砌在高度不小于150mm 的導墻上。

（3）墻體修補及空洞堵塞宜用專用修補材料修補，也可用砌塊碎屑拌以水泥石灰膏進行修補，配合比為水泥：石灰膏：砌體碎屑=1：1：3。

（4）墻體驗收合格方可進入下道工序施工。
